空心螺栓豎孔自動鉆孔機-動力頭

空心螺栓豎孔自動鉆孔機-動力頭

（型號：UZX6-DD）

應用案例視頻：

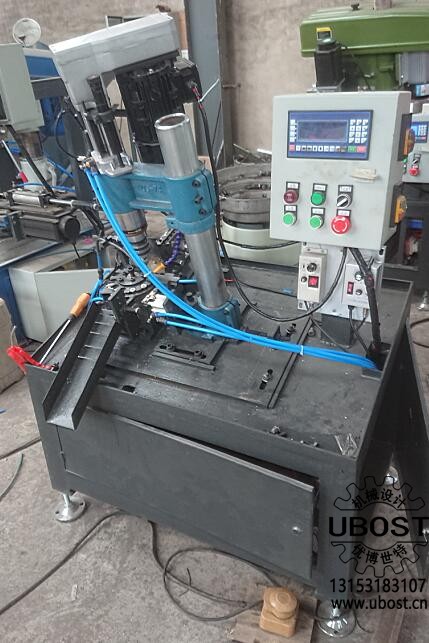

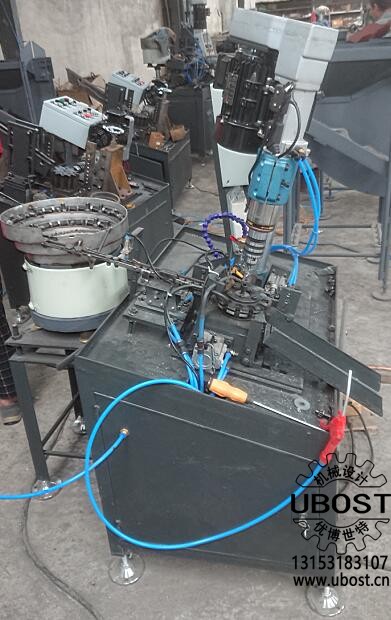

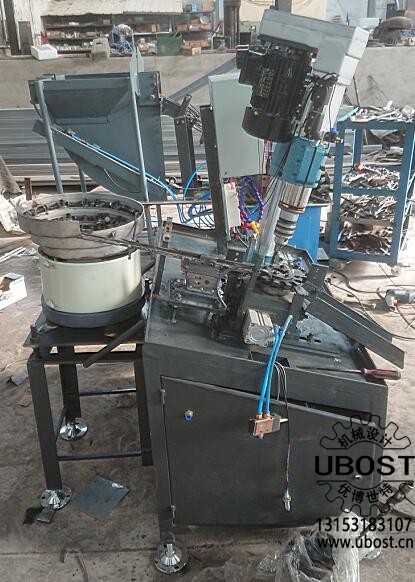

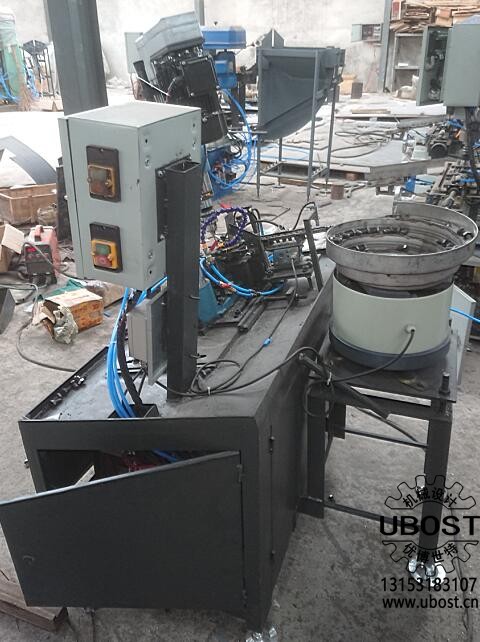

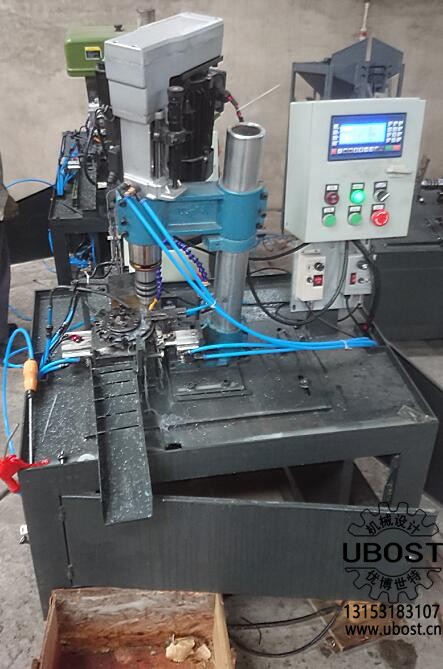

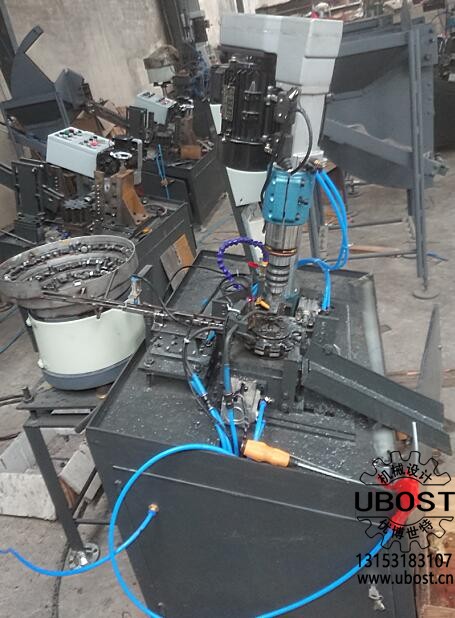

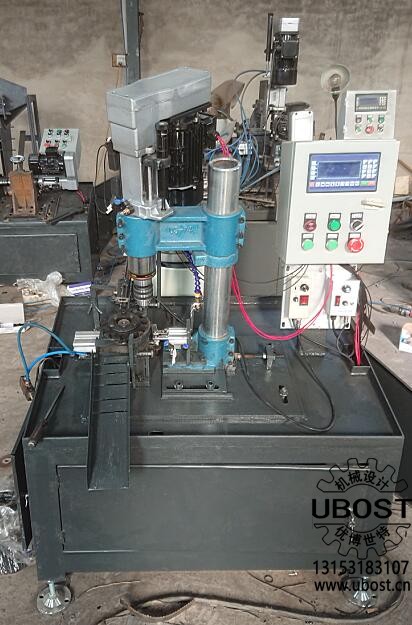

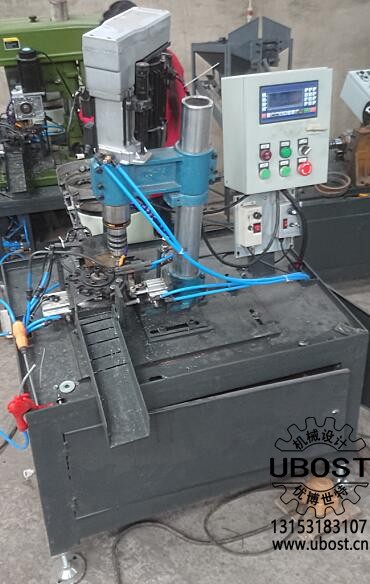

 空心螺栓豎孔自動鉆孔機-動力頭型是由濟南優博世特（UBOST）機械設計有限公司根據客戶要求自行設計制造的自動化鉆孔設備。

 本機可適用鉆孔的零件類型如下：

機器原理及說明：

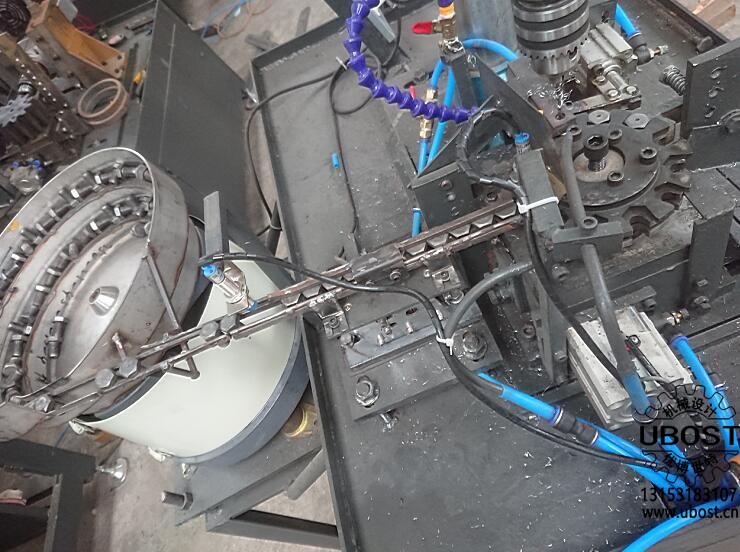

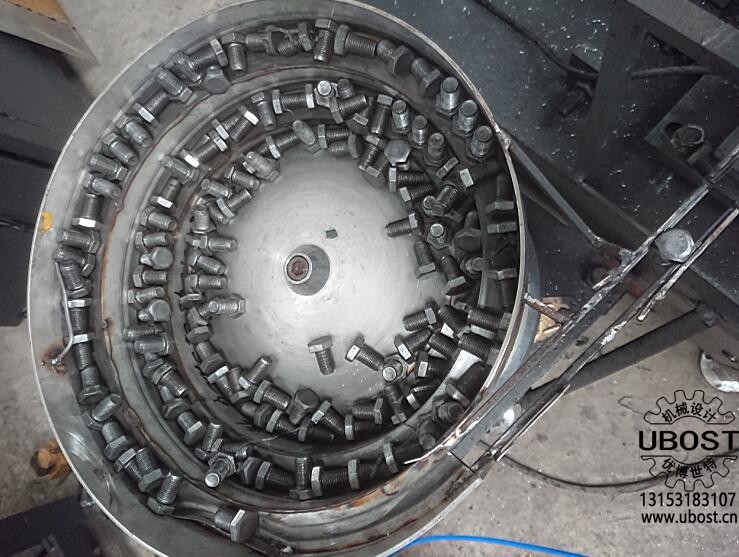

     該機采用12等分氣動分度盤通過數控系統控制，自動旋轉分度進行旋轉工位送料，通過（送料機或振動盤）自動送料到滑道中，由直線振動器送料到分度轉盤的轉模之中，數控系統自動控制風動式鉆孔動力頭進給鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。

    通過鉆孔動力頭控制實現鉆孔。采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作多臺機器，省人力省功。大幅度提高工作效率。

    自動送料，自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成，鉆孔效率高。

    380V電源；氣源壓力6-8KG。

優點及使用范圍：

   1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；

   2、具有沒料自動報警、停機功能（水泵、主軸、運動部件全停）；

   3、鐵削與工件自動分離；

   4、鉆孔效率高，一臺機器能頂上一個半人手工鉆孔速度；一人能操作5-8臺機器；節省 6-10人；

   5、經濟實用，投入成本低；

   6、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱端面上鉆孔；直徑及長短都可調，屬通用機型。

空心螺栓豎孔自動鉆孔機機型參數一覽表

空心螺栓豎孔自動鉆孔機效率參考值列表
