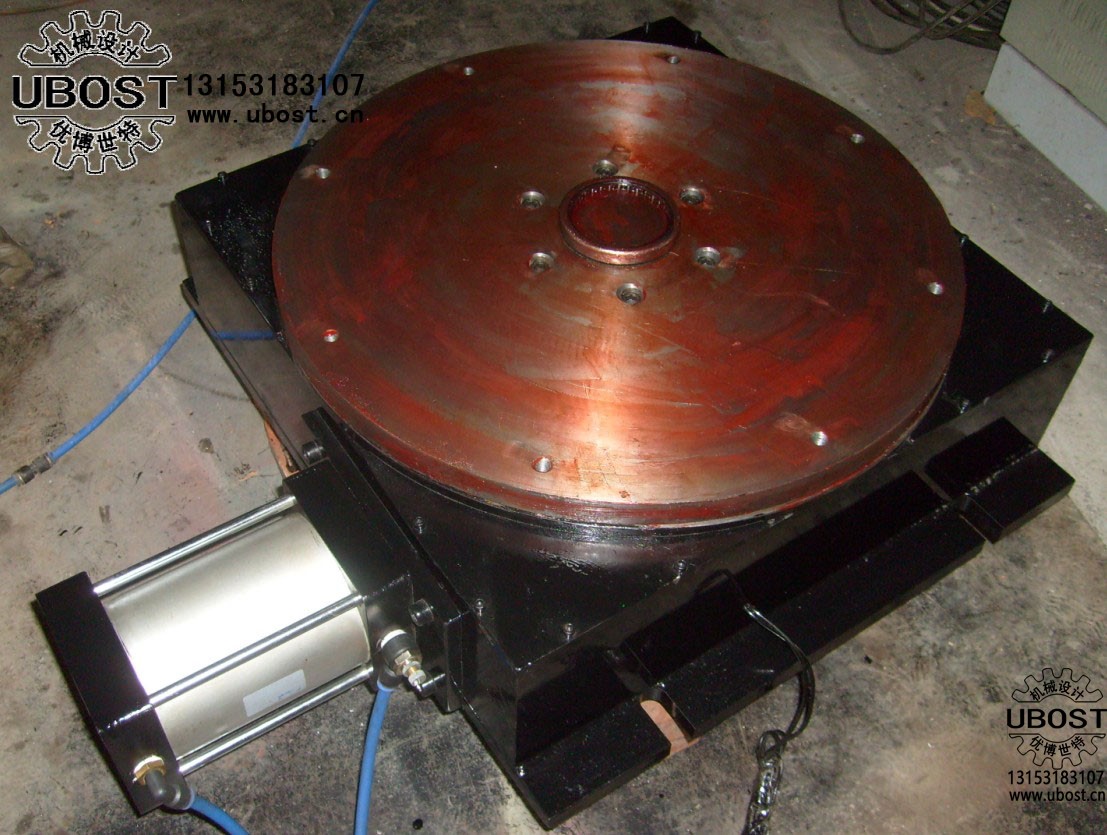

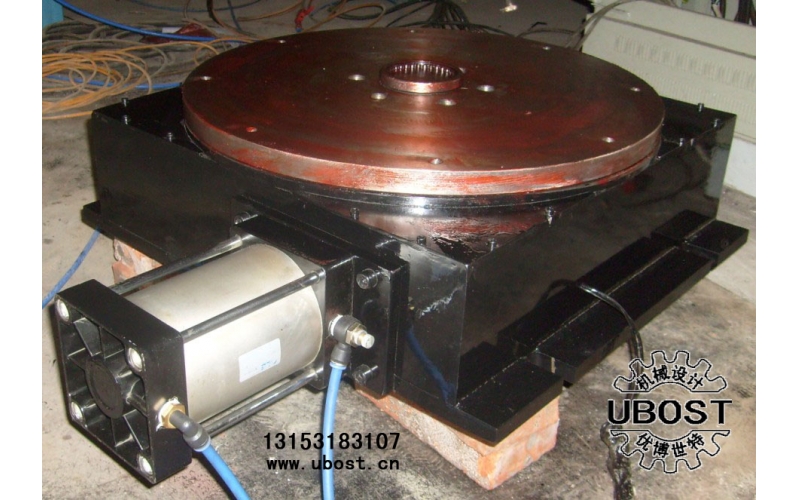

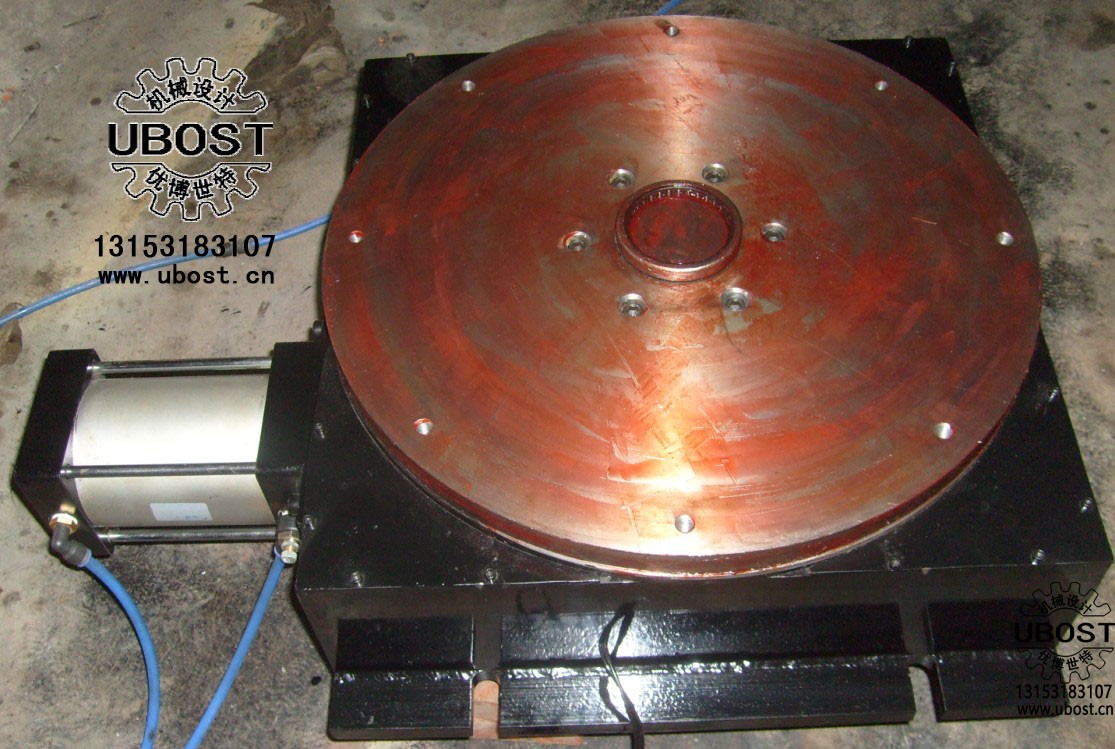

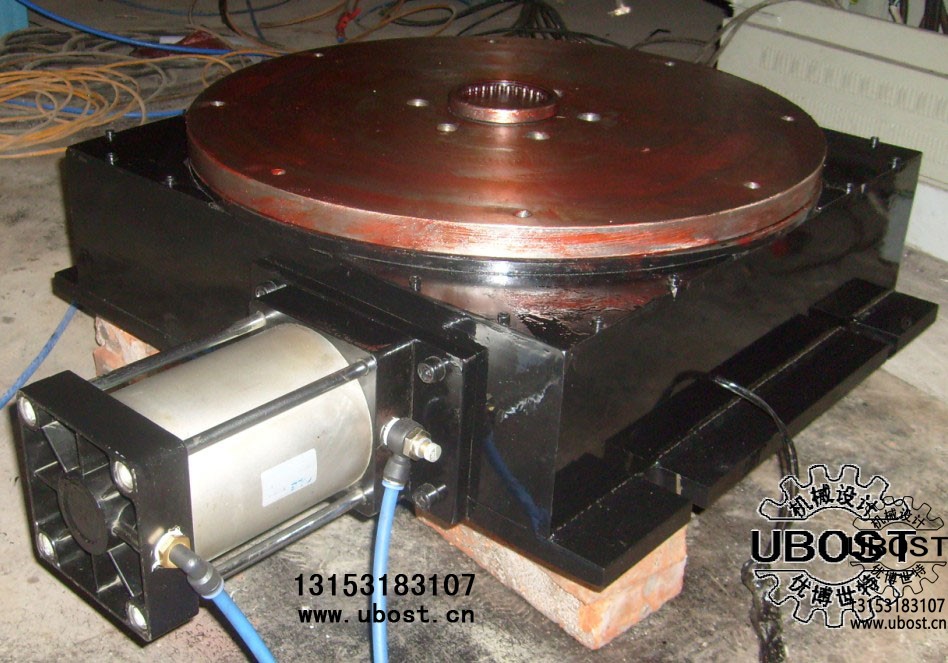

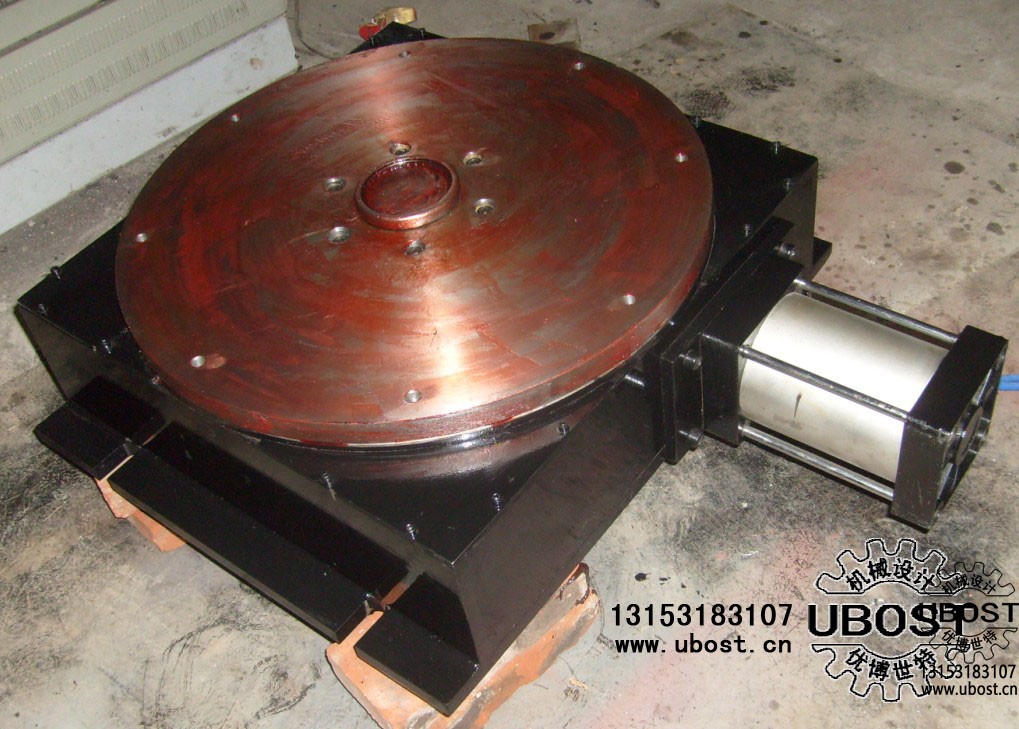

氣動分度盤GV600CCW8
氣動分度盤（型號：GV600CCW8） 氣動分度盤是由濟南優博世特（UBOST）機械設計有限公司自主設計制造的氣動自動化控制產品。 盤面直徑600MM，三等分的氣動分度盤GV600CW3視頻 非常感謝你選擇UBOST系列氣動分度盤!選型指南：UBOST氣動分度盤具有如下特征：我公司自主研發的氣動分度盤操作控制簡單，只要有空壓（油壓）信號或電氣信號配合控制回路，整套即可使用。★分度盤運動狀態時，分度
- 型號： GV600CCW8
- 價格： 8000
氣動分度盤
（型號：GV600CCW8）
氣動分度盤是由濟南優博世特（UBOST）機械設計有限公司自主設計制造的氣動自動化控制產品。

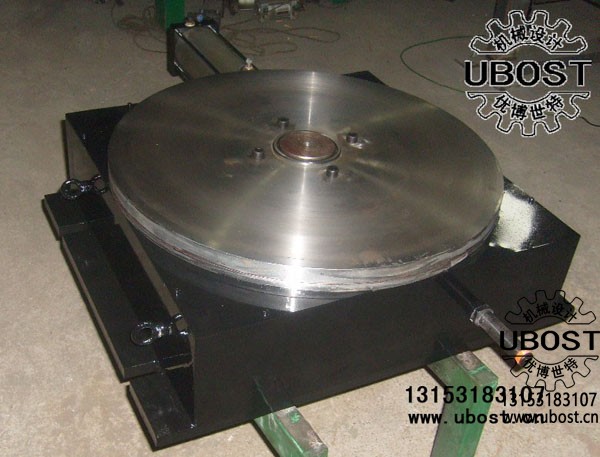

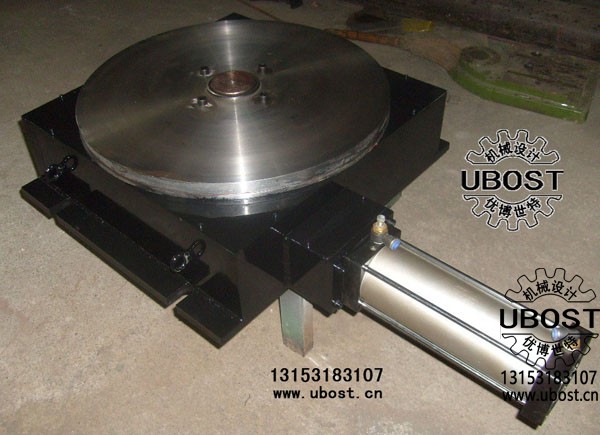

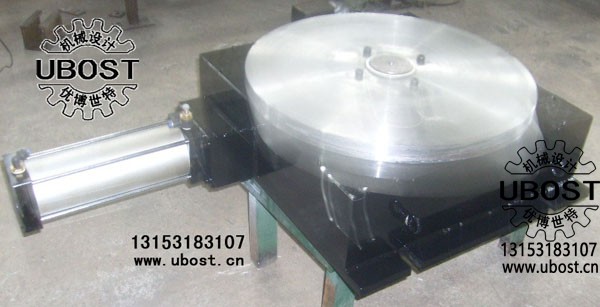

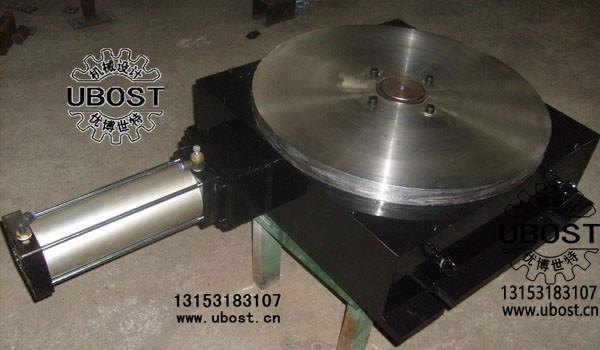

盤面直徑600MM，三等分的氣動分度盤GV600CW3視頻
非常感謝你選擇UBOST系列氣動分度盤!
選型指南：
UBOST氣動分度盤具有如下特征：
我公司自主研發的氣動分度盤操作控制簡單，只要有空壓（油壓）信號或電氣信號配合控制回路，整套即可使用。
★分度盤運動狀態時，分度盤面依照工藝需求分割等分旋轉，盤面無須升降。
★反應速度快，可與攻牙機、鉆床、鉚釘機、超聲波、燙金、絲印、移印、CNC數控加工或其他工作機配合，形成自動生產、加工、組裝。
★其工作位調整簡單，標準等份有4、6、8、12、24、48等。特殊分割可另行制造，如：3、5、9、10等多種；分度盤旋轉盤面可與根據工藝需要在360度范圍內，順時針或逆時針方向依次轉動。
★特殊消除慣性設計，無移位現象產生
型號 | 盤面直徑 | 工位數*（特殊工位可定制） | 旋轉方向 | 氣管口徑（mm） |
G-140 | 140 | 4/6/8/10/12/24/32 | CC:順時針CCW：逆時針 | 06-6 |
G-180 | 180 | 4/6/8/10/12/24/32 | CC:順時針CCW：逆時針 | 08-8 |
G-250 | 250 | 4/6/8/10/12/24/32 | CC:順時針CCW：逆時針 | 10-10 |
G-400 | 400 | 4/6/8/10/12/24/32 | CC:順時針CCW：逆時針 | 12-12 |
G-600 | 600 | 4/6/8/10/12/24/32 | CC:順時針CCW：逆時針 | 12-12 |
《分 度 盤 尺 寸 參 數 》
| 名稱型號 | G-140 | G-180 | G-250 | G-320 | G-400 | G-600 |
| 中心高 | 89 | 92 | 131 | 145 | 185 | 202 |
| 轉盤厚度 | 20 | 20 | 24 | 24 | 24 | 24 |
| 定位高度 | 3-5 | 3-5 | 3-5 | 3-5 | 13 | 15 |
| 定位孔直徑 | 22 | 28 | 37 | 47 | 68 | 68 |
| 底座寬 | 150 | 200 | 270 | 350 | 430 | 630 |
| 底座長 | 170 | 210 | 270 | 350 | 460 | 670 |
| 安裝孔距 | 110 | 120 | 190 | 240 | 280 | 420 |
| 氣缸底到模中心 | 170 | 195 | 270 | 320 | 400 | 685 |
| 轉盤直徑 | 140 | 180 | 250 | 320 | 400 | 600 |
| 油缸直徑 | MOB50 | MOB63 | MOB63 | |||
| 氣缸直徑 | SDAS32 | SDAS40 | SDAS63 | SDAS80 | SDAS100 | SDAS100 |
| 轉盤安裝孔 | M6 | M8 | M10 | M12 | M12 | M12 |
| 安裝孔徑中心距 | 90 | 130 | 200 | 270 | 340 | 520 |
| 底座安裝孔 | 150 | 180 | 250 | 310 | 430 | 635 |
| 底座安裝也寬 | 10 | 11 | 11 | 13 | 18 | 18 |
| 扭距 | 12 | 21 | 69 | 150 | 390 | 430 |
| 面板直徑 | 140 | 180 | 250 | 320 | 400 | 600 |
| 最大工裝板直徑 | 180 | 250 | 400 | 600 | 800 | 1000 |
| 最大承受重量 | 25 | 40 | 80 | 120 | 200 | 400 |
| 標準等分 | 3,4,6,8,10,12,20,24,36,48 | |||||
| 分度精度 | +15” | |||||
| 回轉方向 | 順時/反時（一個轉盤只能提供一種方向） | |||||
| 使用液體壓力 | 0.4-0.6Mpa空氣 | |||||
立式氣動分度盤（結構示意圖）
臥式氣動分度盤（結構示意圖）
1、將手動閥或電磁閥進氣口接到氣缸的進氣口，手動閥或電磁閥的回氣管接氣缸到回氣口。
2、按通氣源，開通手動閥或電磁閥，使進氣管通氣，氣缸前行到達鎖緊狀態，如裝有磁應線到此鎖緊碰感應線燈會亮起，見鎖緊狀態圖。
3、加工完畢，改變閥門進氣方向，此時在壓縮空氣從回氣口進入氣缸，推動氣缸回退，如裝有磁應線，此時；回退磁感應線會亮起，見退回狀態圖。
4、等待下組指令，重復1-4次動作。
