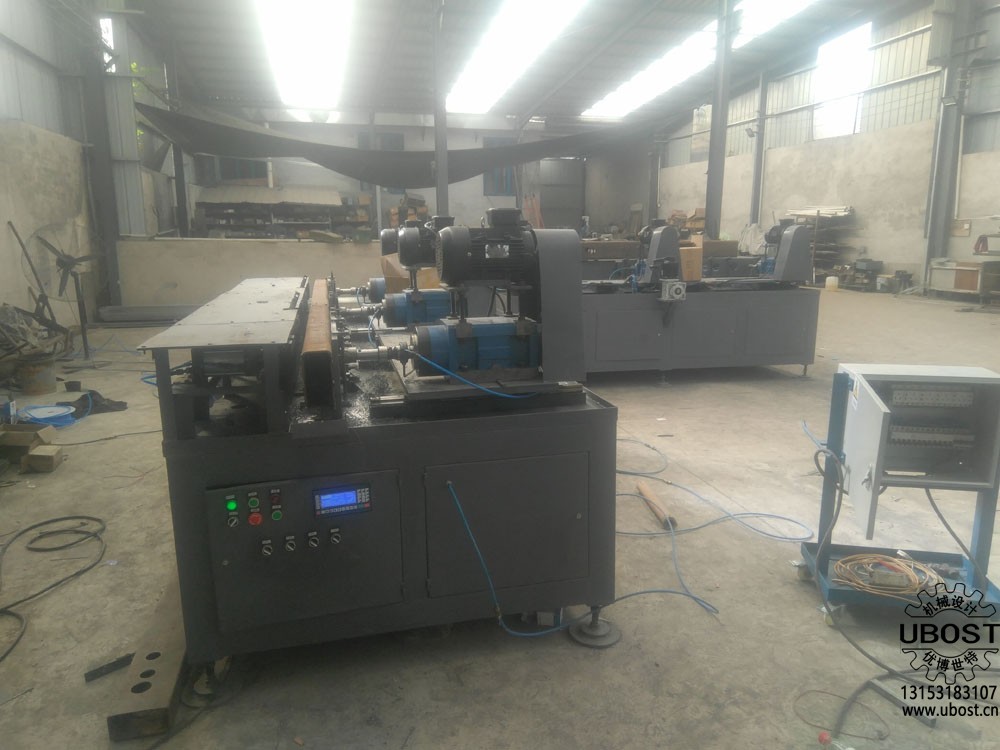

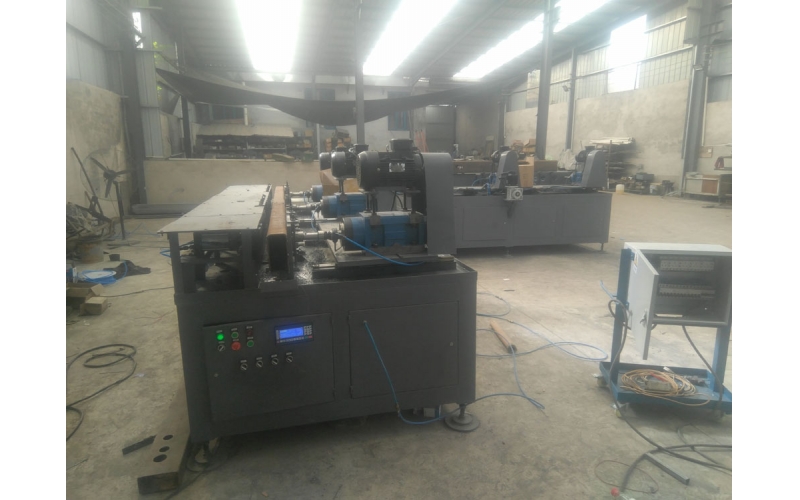

方管-3 軸數控鉆孔機
方管-3 軸數控鉆孔機（型號：UZFG3）
- 型號： UZFG3
- 價格： 32800
方管-3 軸數控鉆孔機
（型號：UZFG3）
方管-數控3軸鉆孔機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的數控自動化設備。
應用案例視頻：
機器原理及說明：
該機采用3臺MT5鉆孔動力頭通過130伺服電機驅動，實現鉆孔。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作3-5臺機器，節省人工。大幅度提高工作效率。
人工上料，自動夾緊、自動鉆孔料。每個動作由氣動在不同工位同時完成，實現鉆孔。
380V電源；氣源壓力6-8KG。

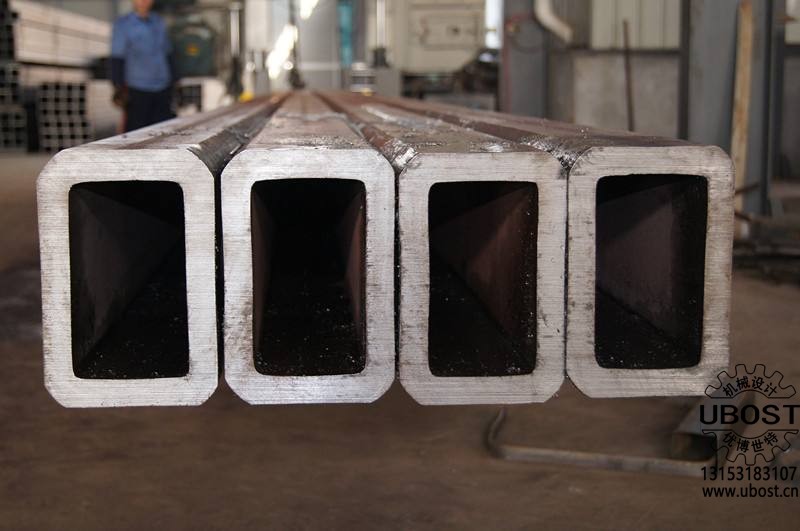

適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 方管截面尺寸 | 長度 | 鉆孔直徑 | 鉆孔位置 |
1 | 方管 | 長：50-200 | 500-3000 | 6-70 | 可調 |
| 寬：50-200 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作3-5臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在方管、長板類等零件鉆孔；長短及鉆孔大小都可調，屬通用機型。
方管-數控3軸鉆孔機參數一覽表
機型 參數 | UZFG3 | |||
進給 | 130伺服電機 | |||
最大鉆孔直徑 | 100 | |||
主軸最大行程 | 200 | |||
主軸錐度 | MT5 | |||
電機功率(W) | 3KW三臺 | |||
主軸轉速 | 200-1000可選 | |||
電壓（V） | 380 | |||
方管范圍 mm） | 截面長 | 50-200 | ||
截面寬 | 50-200 | |||
孔徑 | 10-100 | |||
機重（噸） | 3.5 | |||
外形尺寸（米） 長×寬×高 | 主機：3×1.4×1.2
| |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為振動盤送料 | |||
一人操作臺數 | 3-5臺 | |||
方管-數控3軸鉆孔機效率參考值列表
序號 | 方管壁厚 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （秒/件3孔） | 備注 |
1 | 1 | Q235 | 60 | 2 | 20秒 | |
2 | 2 | Q235 | 60 | 3 | 30秒 | |
3 | 4 | Q235 | 60 | 8 | 50秒 | |
4 | 6 | Q235 | 60 | 12 | 70秒 | |
5 | 8 | Q235 | 60 | 16 | 90秒 | |
6 | 10 | Q235 | 60 | 20 | 120秒 |
