扁銷-兩軸自動鉆孔倒角一體機
扁銷-兩軸自動鉆孔倒角一體機（型號：UZ2G-2）扁銷-兩軸自動鉆孔倒角一體機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。機器原理及說明：該機通過振動盤自動送料到轉盤鉆模中，再用氣缸定位，數控系統自動控制二臺鉆孔氣動動力頭進給倒角、鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數
- 型號： UZ2G-2
- 價格： 27800

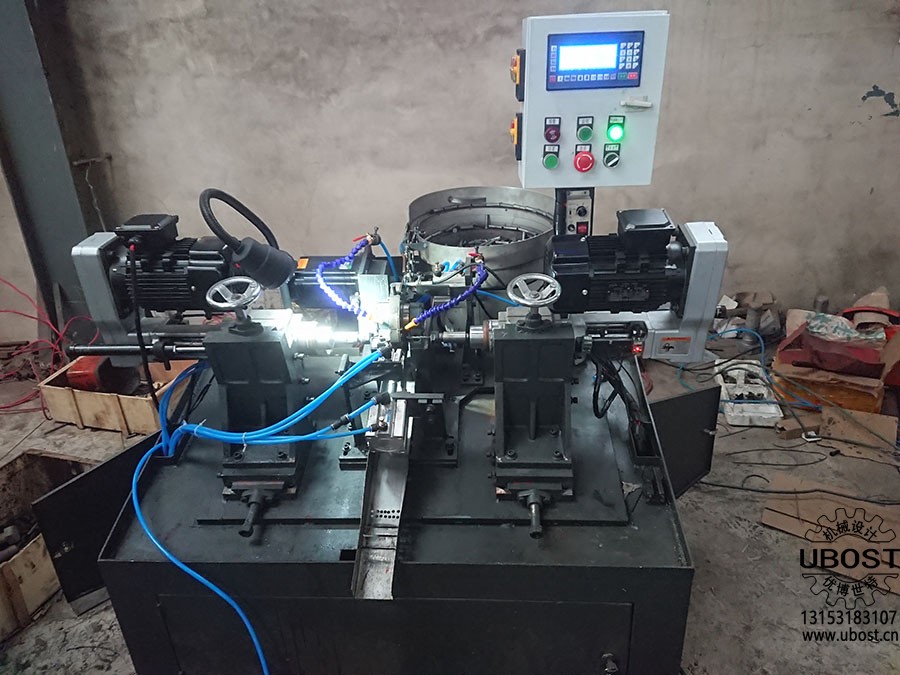

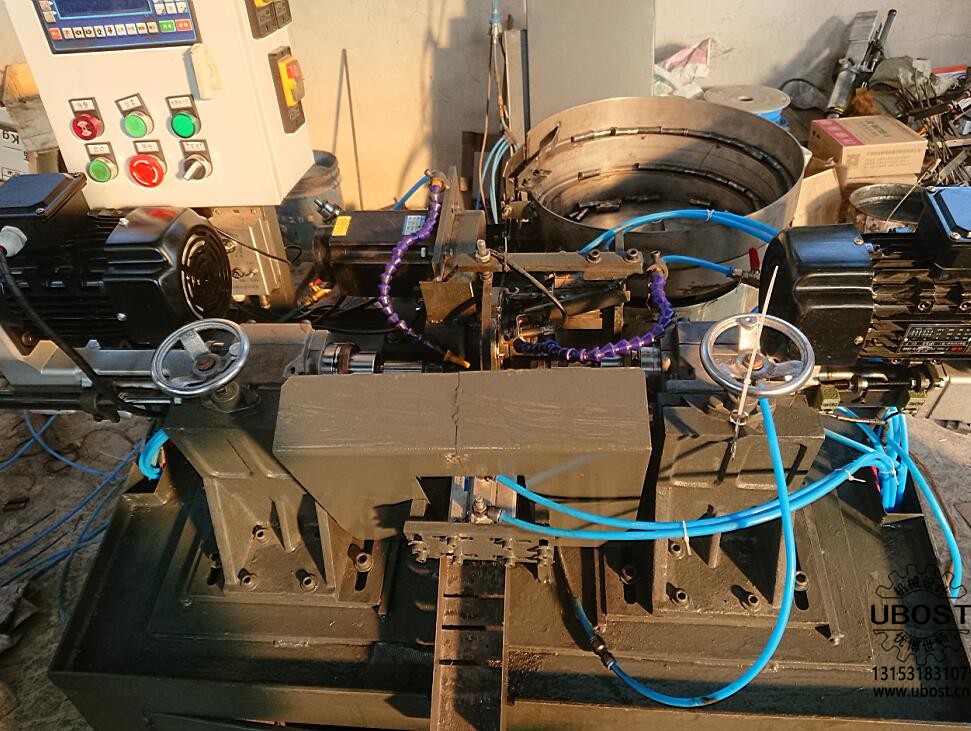

扁銷-兩軸自動鉆孔倒角一體機
（型號：UZ2G-2）

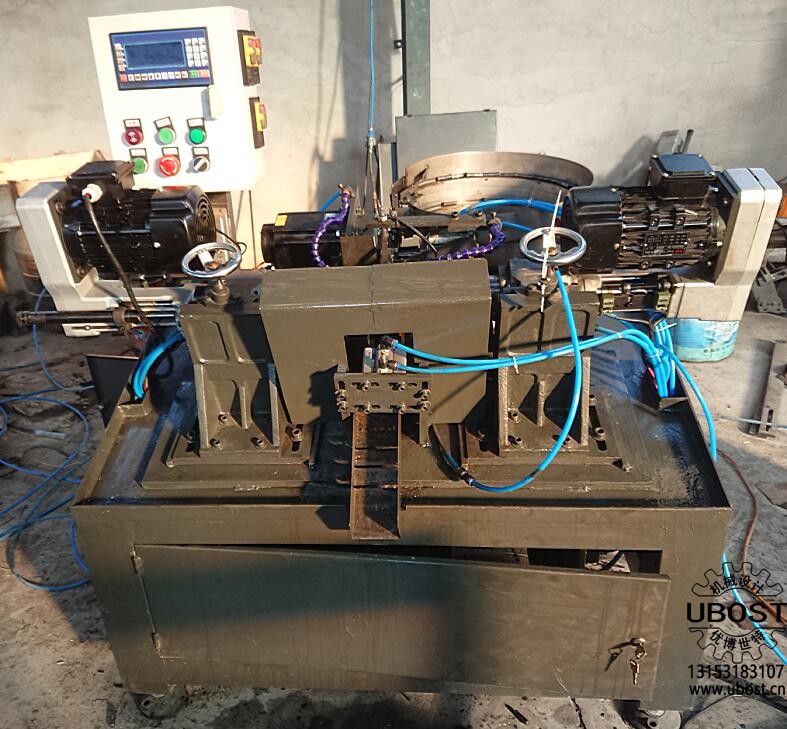

扁銷-兩軸自動鉆孔倒角一體機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
機器原理及說明：

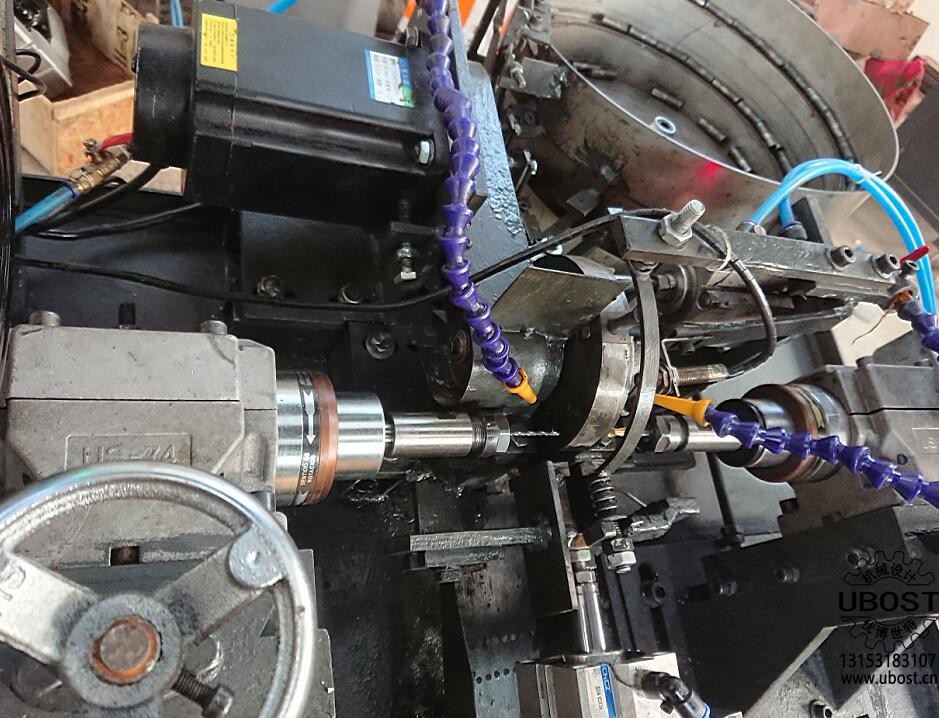

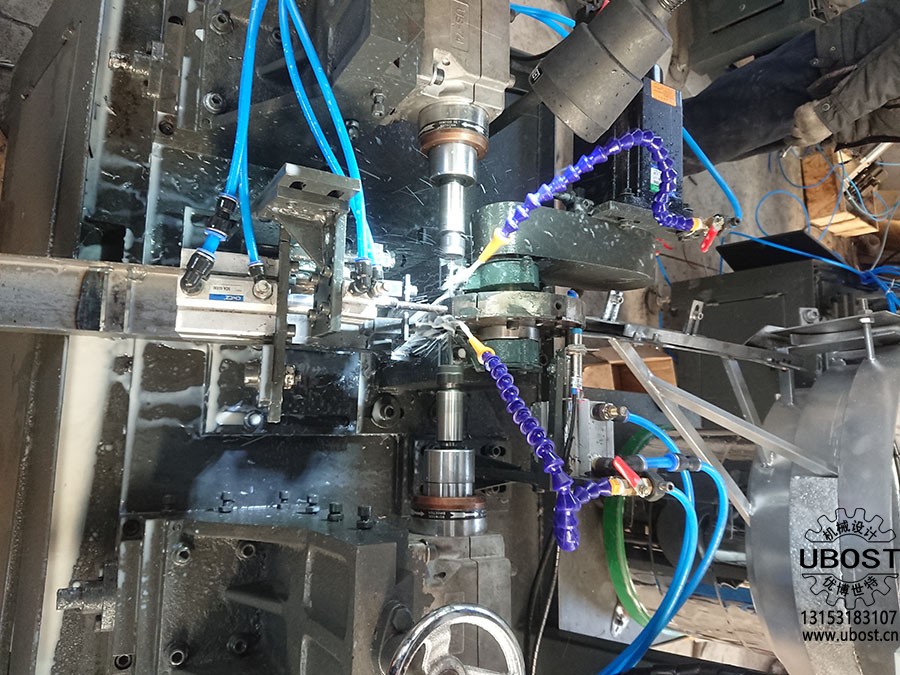

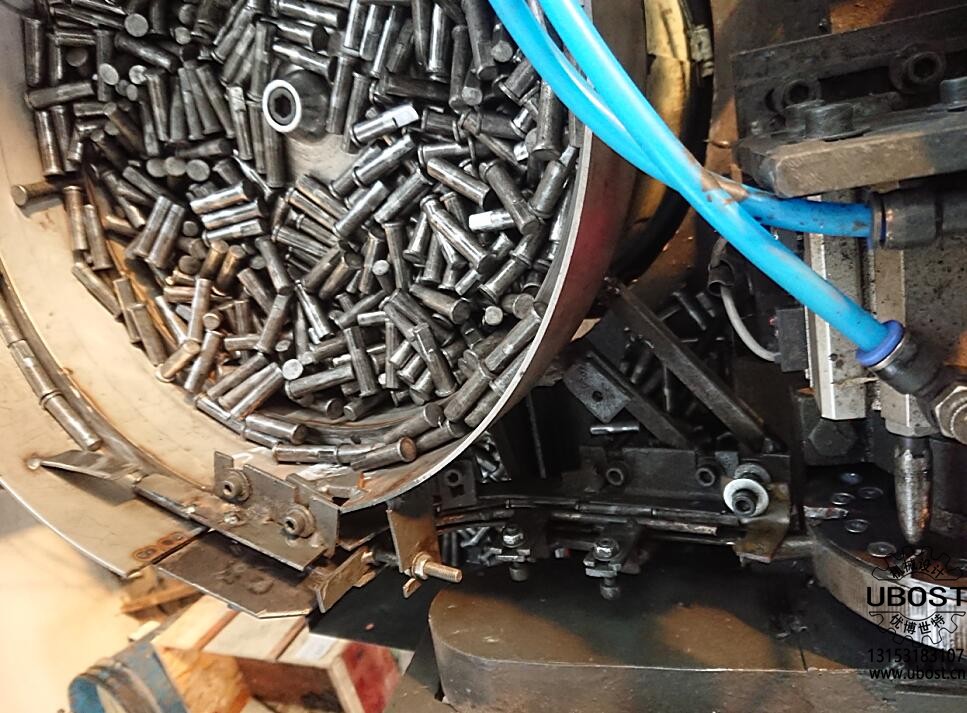

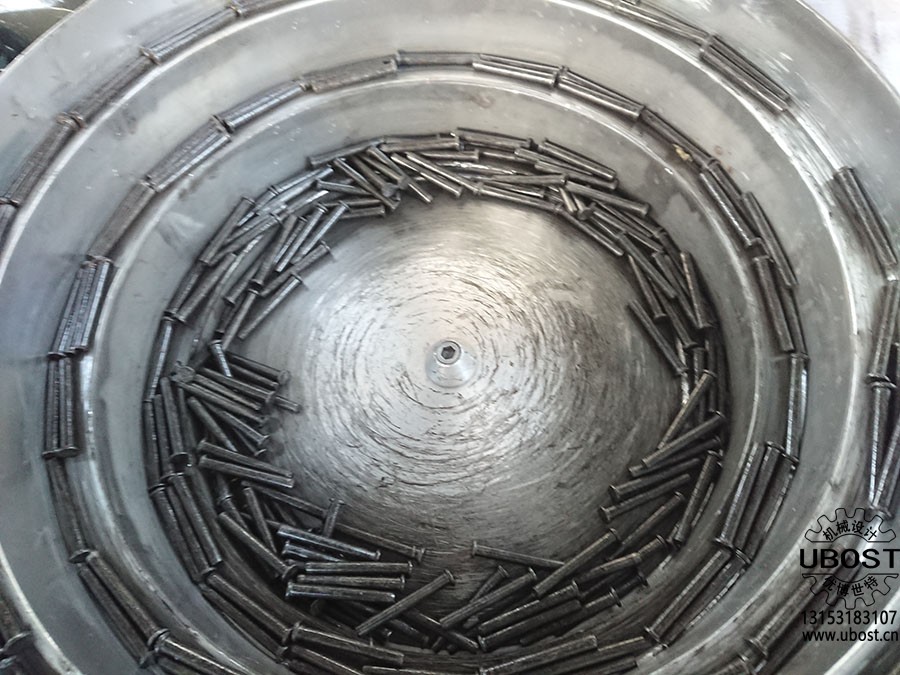

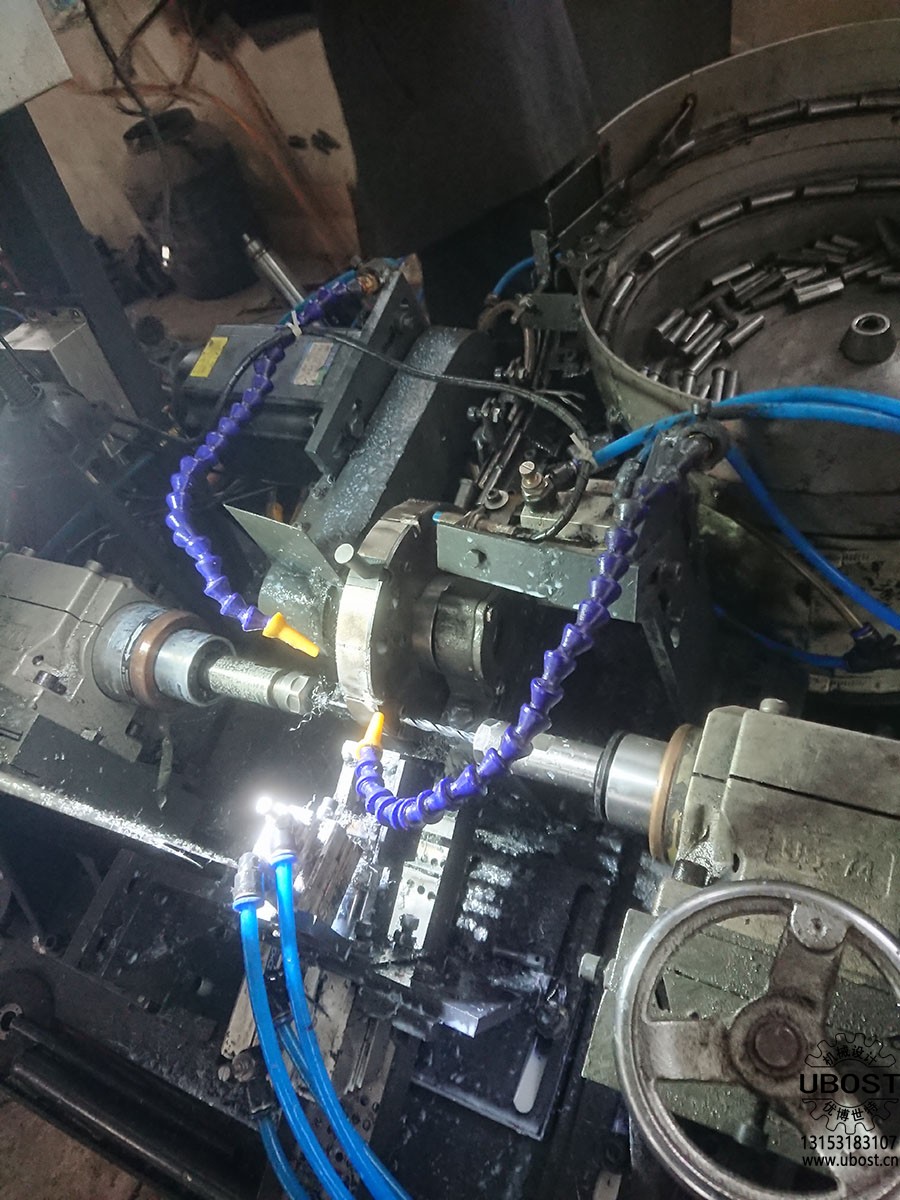

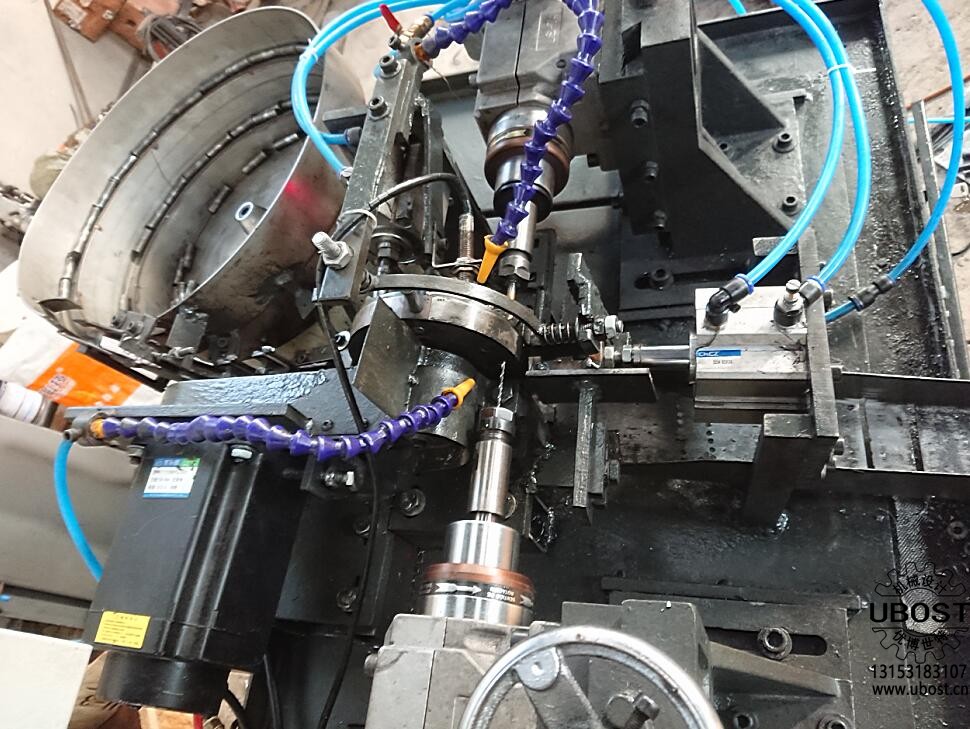

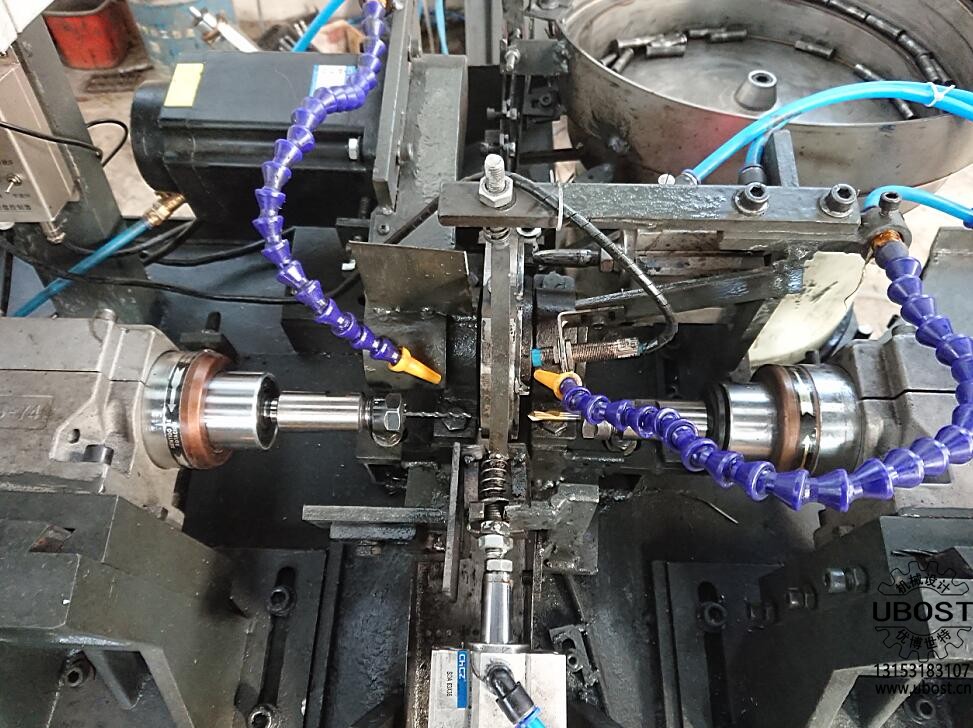

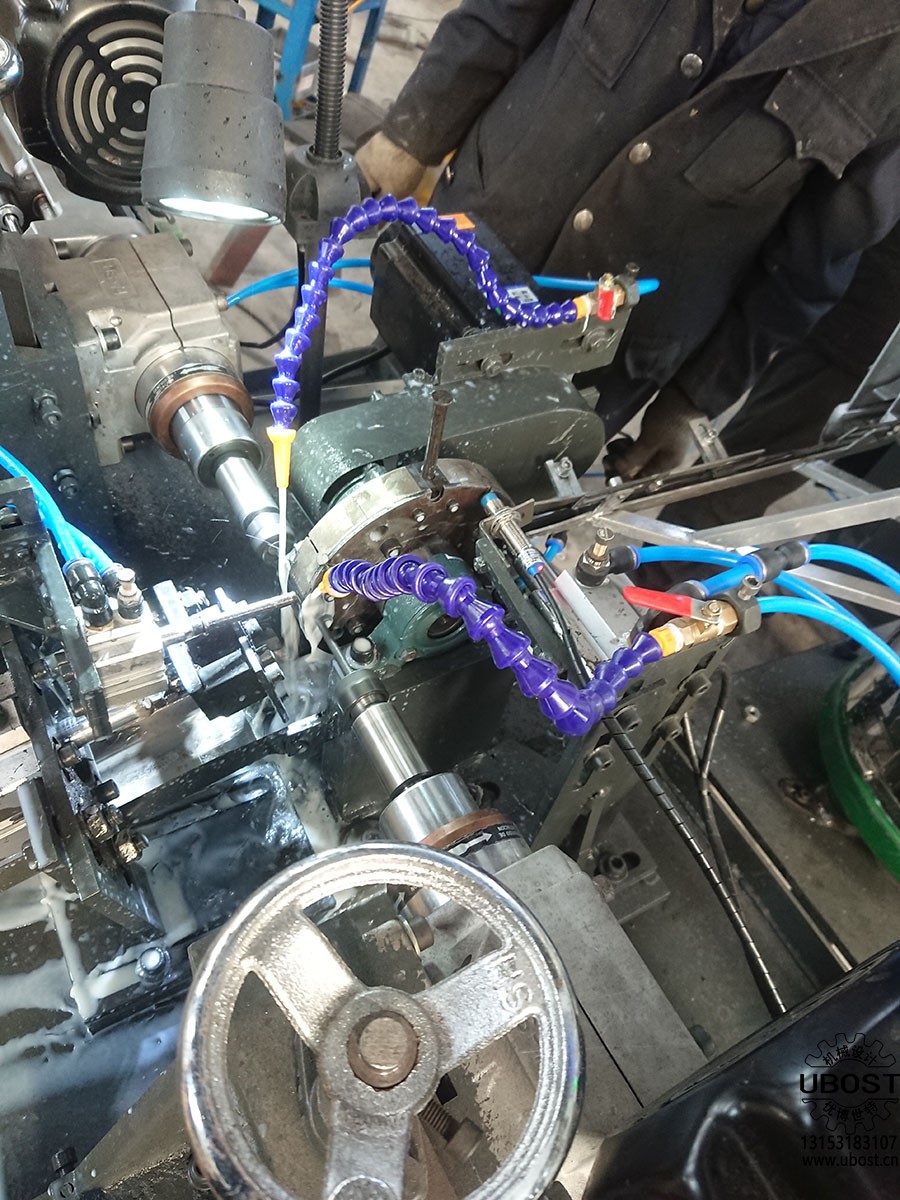

該機通過振動盤自動送料到轉盤鉆模中，再用氣缸定位，數控系統自動控制二臺鉆孔氣動動力頭進給倒角、鉆孔；鉆孔速度及深度可由油壓緩沖器調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-8臺機器，節省人工。大幅度提高工作效率。
自動送料，自動夾緊、自動鉆孔、自動倒一側角、自動退料。
380V電源；氣源壓力6-8KG。
適用鉆孔零件：
零件適用范圍：（單位：毫米）
序號 | 零件名稱 | 直徑 | 長度 | 鉆孔直徑 | 鉆孔位置 |

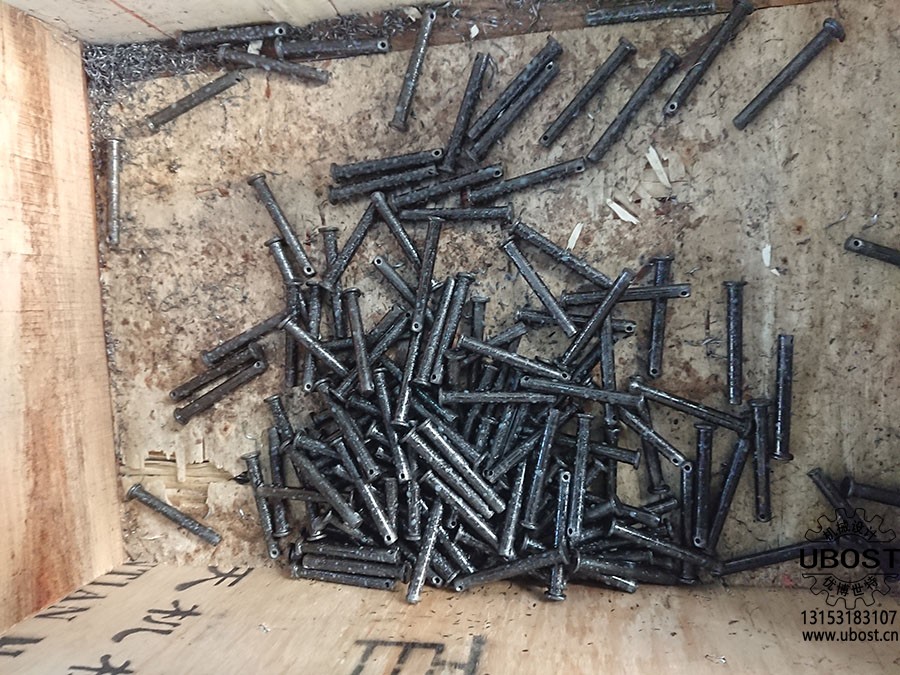

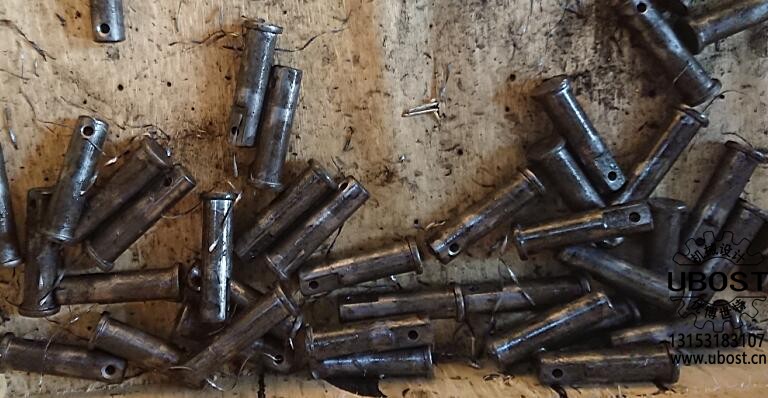

1 | 扁銷軸 | 8-12 | 45-90 | 2-8 | 可調 |
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、鐵削與工件自動分離；
3、一人能操作5-8臺機器；節省人工；
4、經濟實用，投入成本低；
5、本機適用于在帶帽銷軸類零件、園柱面上鉆孔、倒角；直徑、長短及鉆孔大小都可調，屬通用機型。
扁銷-兩軸自動鉆孔倒角一體機參數一覽表
機型 參數 | UZ2G-1 | |||
| 轉盤 | 140/110步進電機12NM | |||
最大鉆孔直徑(mm) | 2-6 | |||
主軸最大行程(mm) | 80 | |||
主軸錐度 | JT6 | |||
電機功率(W) | 1.1KW二臺 | |||
主軸轉速(rpm) | 800-5800可選 | |||
電壓（V） | 380 | |||
帶帽銷軸倒角、鉆 孔范圍 mm） | 外徑 | 8-12 | ||
長度 | 45-90 | |||
孔徑 | 2-8 | |||
機重（KG） | 485 | |||
外形尺寸（米）：長×寬×高 | 1.3×0.8×1.3 | |||
數控系統 | 數控可編程控制系統TC5510 | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 | |||
送料方式 | 標配為振動盤送料 | |||
一人操作臺數 | 5-8臺 | |||
扁銷-兩軸自動鉆孔倒角一體機效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | ||||||
2 | Φ8×45-90 | Q235 | 3.5 | 8 | 12-15 | |
3 | Φ10×45-90 | Q235 | 3.5 | 10 | 11-12 | |
4 | Φ12×45-90 | Q235 | 4 | 12 | 9-10 | |
